عمودی شیل اور ٹیوب ہیٹ ایکسچینجر

Wuxi Hongdinghua Chemical Equipment Co., Ltd.، عمودی شیل اور ٹیوب ہیٹ ایکسچینجر کے ایک پیشہ ور مینوفیکچرر کے طور پر، پیٹرولیم، کیمیکل، فارماسیوٹیکل، ماحولیاتی تحفظ، اور میٹالرجیکل صنعتوں کے صارفین کے ساتھ کئی سالوں سے تعاون کرتا ہے۔ Wuxi Hongdinghua Chemical Equipment Co., Ltd. کی طرف سے فراہم کردہ آلات میں ہیٹ ایکسچینجر سب سے زیادہ استعمال ہونے والا سامان ہے، خاص طور پر شیل اور ٹیوب ہیٹ ایکسچینجرز کے لیے۔

شیل اور ٹیوب ہیٹ ایکسچینجر کو ان کے اندرونی ڈھانچے کے مطابق، یا شیل اور ٹیوب ہیٹ ایکسچینجر کے درمیان درمیانے بہاؤ کے موڈ کے مطابق، یا ان کی ایپلی کیشنز، جیسے کنڈینسر، کولر، ہیٹر، پری ہیٹر، ری بوائلر، کولڈ ٹریپ، ملٹی ٹیوب پاس کنڈینسر، یو ٹیوب ہیٹ ایکسچینجر، فلوٹنگ ہیڈ ایکسچینج ہیٹ باکس، فلوٹنگ ہیڈ ایکسچینج ہیٹ ایکسچینجر وغیرہ کے ناموں میں درجہ بندی کی جا سکتی ہے۔

Wuxi Hongdinghua Chemical Equipment Co., Ltd. زیادہ بدیہی اور قابل فہم اصطلاحات کا استعمال کرتے ہوئے ان کی تنصیب کی پوزیشنوں کے مطابق بہت سارے شیل اور ٹیوب ہیٹ ایکسچینجرز کی درجہ بندی کرتا ہے:

عمودی شیل اور ٹیوب ہیٹ ایکسچینجر

افقی شیل اور ٹیوب ہیٹ ایکسچینجر

مختلف ناموں کے ساتھ ان تمام ہیٹ ایکسچینجرز کا بنیادی ڈھانچہ تقریباً ایک ہی یا مماثل ساخت کے ساتھ ہے۔

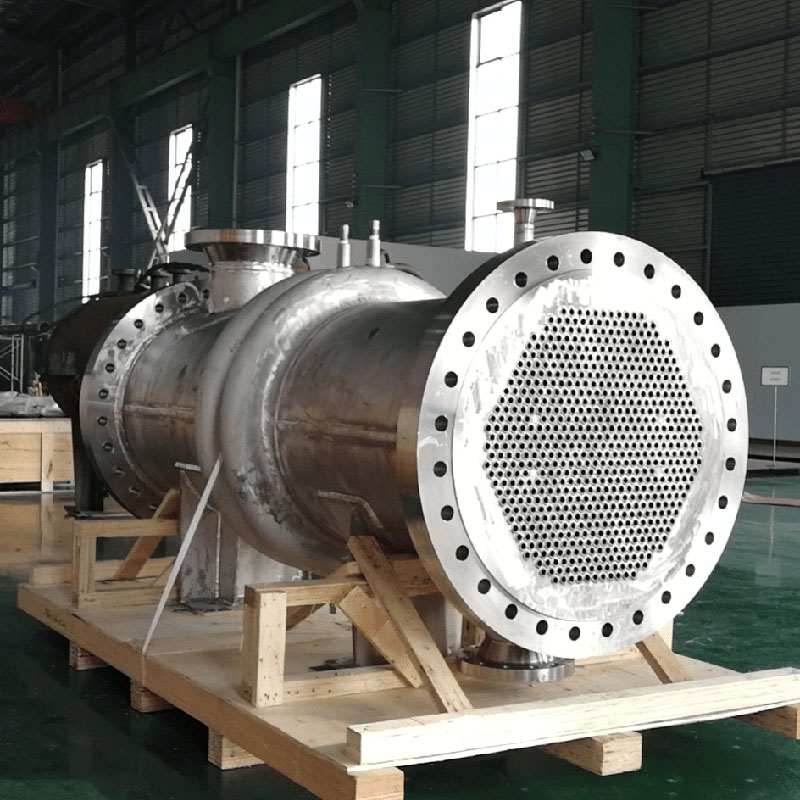

شیل اور ٹیوب ہیٹ ایکسچینجر کی ساخت میں درج ذیل شامل ہیں:

شیل اور ٹیوب ہیٹ ایکسچینجرز بنیادی طور پر بونٹ (انٹیگرل کور)، ٹیوب شیٹ، ٹیوبیں، شیلز اور بفل پلیٹس پر مشتمل ہوتے ہیں۔

عام طور پر، شیل بیلناکار ہے؛ پائپ سیدھے یا U کے سائز کے ہیں۔ ہیٹ ایکسچینجرز کی حرارت کی منتقلی کی کارکردگی کو بہتر بنانے کے لیے تھریڈڈ ٹیوبیں، فین والی ٹیوبیں وغیرہ بھی استعمال کی جا سکتی ہیں۔ ٹیوبوں کی ترتیب کے پیٹرن میں مساوی مثلث، مربع، کونے کے مربع، اور کونے والے مثلث شامل ہیں۔

عمودی شیل ٹیوب ہیٹ ایکسچینجر کی خصوصیات اور استعمال:

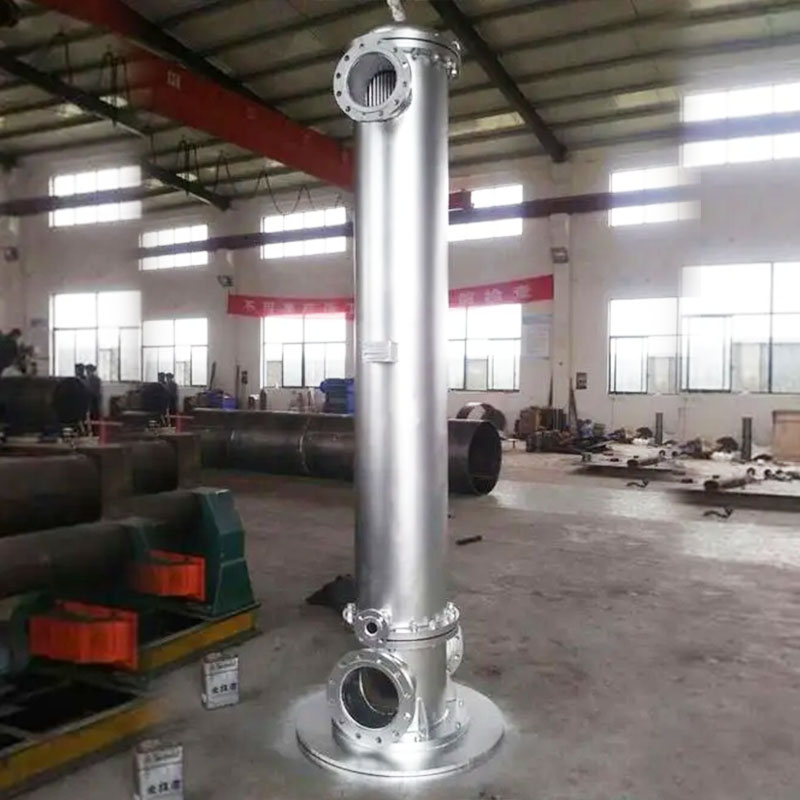

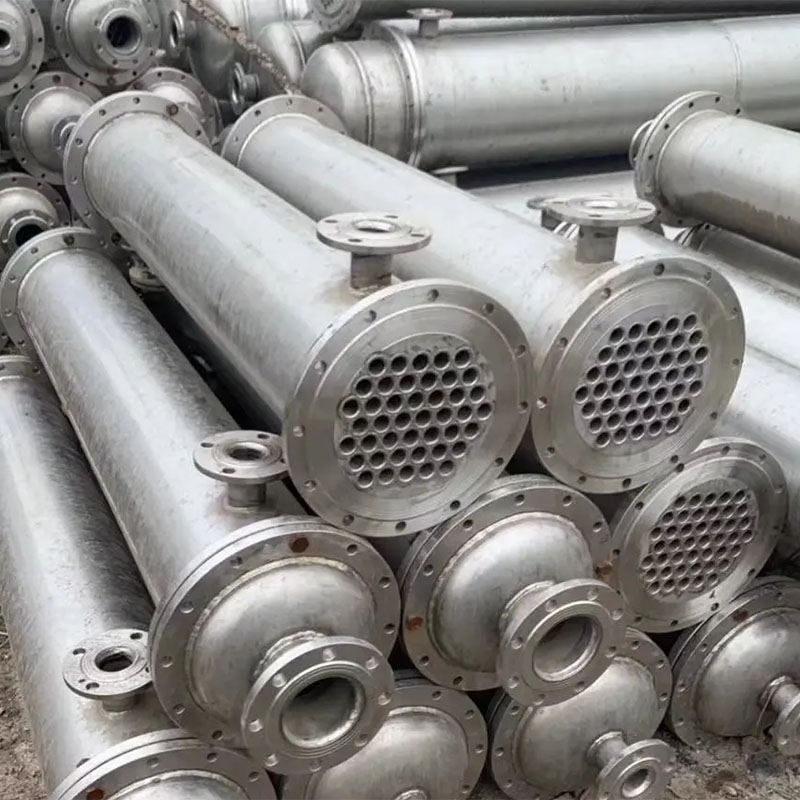

ایک عمودی خول اور ٹیوب ہیٹ ایکسچینجر ایک خول اور ایک ٹیوب بنڈل پر مشتمل ہوتا ہے جس میں کئی ٹیوبیں ہوتی ہیں، اور ٹھنڈے اور گرم سیالوں کے درمیان گرمی کا تبادلہ ٹیوب کی دیواروں کے ذریعے ہوتا ہے۔ روایتی معیاری ہیٹ ایکسچینج کے سازوسامان کے طور پر، شیل اور ٹیوب ہیٹ ایکسچینجرز بڑے پیمانے پر کیمیائی صنعت، تیل صاف کرنے، پیٹرو کیمیکل صنعت، بجلی، جوہری توانائی اور دیگر صنعتی آلات میں استعمال ہوتے ہیں، خاص طور پر اعلی درجہ حرارت اور ہائی پریشر اور بڑے پیمانے پر ہیٹ ایکسچینجرز، جو مطلق فائدہ اٹھاتے ہیں۔

عمودی شیل ٹیوب ہیٹ ایکسچینجر کی تفصیلات:

عام طور پر، عمودی شیل اور ٹیوب ہیٹ ایکسچینجرز کا کام کرنے کا دباؤ 4 MPa تک پہنچ سکتا ہے، اور کام کرنے کا درجہ حرارت 200 سے کم ہوتا ہے۔ کچھ معاملات میں، زیادہ دباؤ اور درجہ حرارت بھی حاصل کیا جا سکتا ہے. عام طور پر، خول کا قطر 1800 ملی میٹر سے کم ہوتا ہے، اور ٹیوب کی لمبائی 9 میٹر سے کم ہوتی ہے۔ بعض صورتوں میں، بڑی یا لمبی ٹیوبیں بھی ہوتی ہیں۔

شیل میں بند ٹیوب بنڈل کی دیوار کی سطح انٹر وال ہیٹ ایکسچینجر کی حرارت کی منتقلی کی سطح کے طور پر کام کرتی ہے۔ عمودی شیل اور ٹیوب ہیٹ ایکسچینجر میں ایک سادہ ساخت، کم قیمت، وسیع بہاؤ کراس سیکشن ہے، اور پیمانے کو صاف کرنا آسان ہے۔ تاہم، حرارت کی منتقلی کا گتانک کم ہے اور فرش کا رقبہ افقی قسم کے شیل اور ٹیوب ہیٹ ایکسچینجر سے کم ہے۔ یہ مختلف ساختی مواد (بنیادی طور پر دھاتی مواد) سے تیار کیا جا سکتا ہے اور اسے زیادہ درجہ حرارت اور دباؤ پر استعمال کیا جا سکتا ہے، جس سے یہ سب سے زیادہ استعمال ہوتا ہے۔ عمودی شیل اور ٹیوب ہیٹ ایکسچینجرز میں عمودی فکسڈ ٹیوب شیٹ اسٹیم واٹر ہیٹ ایکسچینجرز، عمودی شیل اور ٹیوب اسٹیم واٹر ہیٹ ایکسچینجرز ایکسپینشن جوائنٹ اور دیگر اقسام شامل ہیں۔ شیل اور ٹیوب ہیٹ ایکسچینجرز کے اہم کنٹرول پیرامیٹرز ہیٹنگ ایریا، گرم پانی کے بہاؤ کی شرح، ہیٹ ایکسچینج کی گنجائش، اور ہیٹ میڈیم پیرامیٹرز ہیں۔

عمودی شیل اور ٹیوب ہیٹ ایکسچینجرز کو ڈیزائن اور تیار کرتے وقت، براہ کرم Wuxi Hongdinghua Chemical Equipment Co.,Ltd کو درج ذیل پیرامیٹرز اور تکنیکی ڈیٹا فراہم کریں۔

1. ہیٹ ایکسچینجر کی قسم: A: نلی نما قسم B: U- ٹیوب قسم C: تیرتے سر کی قسم

2. ہیٹ ایکسچینج ایریا: ______ مربع میٹر (ã¡)

3. ورکنگ پریشر: ٹیوب سائیڈ ______MPa شیل سائیڈ ______MPa

4. کام کرنے کا درجہ حرارت: ٹیوب سائیڈ ______â شیل سائیڈ ______â

5. مواد:

ٹیوب سائیڈ A: 20#£B: S30408£C: S32168£D: S31603£E: دیگر

شیل سائیڈ A: Q235B £B: S30408£ C: S32168£ D: S31603£ F: دیگر

6. ہیٹ ایکسچینج ٹیوب کی وضاحتیں (قطر اور دیوار کی موٹائی):

7. قسم: A: عمودی B: افقی

8. ٹیوب سائیڈ: A: سنگل ٹیوب پاس £ B: ڈبل ٹیوب پاس £ C: چار ٹیوب گزرتی ہے £ D: چھ ٹیوب گزرتی ہے£
